Dùng PLC điều khiển biến tần? Hướng dẫn điều khiển biến tần bằng PLC?

PLC triển khai điều khiển linh động những logic theo sự setup lập trình của kỹ sư. PLC giúp điều khiển với những thuật toán điều khiển phức tạp hơn. Phương pháp điều khiển bằng PLC sẽ được cho phép năng lực quản lý và vận hành của mạng lưới hệ thống đúng chuẩn bền chắc hơn. Quá trình điều khiển quản lý và vận hành bảo dưỡng tiết kiệm chi phí ngân sách và thời hạn. Tuy nhiên điểm yếu kém là ngân sách góp vốn đầu tư khởi đầu cao .

Tổng quan về PLC

PLC viết tắt của Programmable Logic Controller, hay còn gọi là bộ điều khiển lập trình, là bộ điều khiển logic có lập trình được. Khác với những loại bộ điều khiển khác là PLC hoàn toàn có thể tùy chỉ linh loạt những thuật toán điều khiển logic .

Hiện nay có nhiều hãng PLC phổ biến như Siemens, Allen-Bradley, Mitsubishi Electric, Delta, Inovance,…. Có nhiều loại ngôn ngữ lập trình như: LAD (Ladder logic – Dạng hình thang), FBD (Function Block Diagram Khối chức năng), STL (Statement List – Liệt kê lệnh). Ngôn ngữ được sử dụng phổ biến tần là LAD.

Bạn đang đọc: Dùng PLC điều khiển biến tần? Hướng dẫn điều khiển biến tần bằng PLC?

Lợi ích dùng PLC điều khiển biến tần

Trong hệ thống điều khiển giám sát tự động hóa, PLC đóng vai trò điều khiển trung tâm và biến tần đóng vai trò cơ cấu chấp hành. Khi sử dụng PLC điều khiển biến tần thì biến tần đóng vai trò hoạt động theo chương trình điều khiển của PLC. Ngoài ra PLC còn có thể kiểm soát các trạng thái của biến tần, để có thể đưa ra các thuật toán điều khiển phù hợp, nâng cao được chất lượng điều khiển, ổn định các thiết bị. Việc sử dụng PLC điều khiển biến tần thay đổi tốc độ động cơ cũng sẽ đơn giản hơn cho việc bảo trì sửa chữa thay thế.

Ngoài ra khi dùng PLC điều khiển biến tần thì cũng có thể điều khiển giám sát các thông số biến tần, động cơ,và các thông số khác liên quan từ xa một các dễ dàng. Có thể xem chi tiết tại đây!

Các cách thức dùng PLC điều khiển biến tần

Có nhiều phương thức để PLC điều khiển biến tần. Có thể dựa vào một số phương pháp điều khiển biến tần để thực hiện việc dùng PLC điều khiển biến tần. Dưới đây chúng tôi có liệt kê ra 2 phương thức dùng PLC điều khiển biến tần chính:

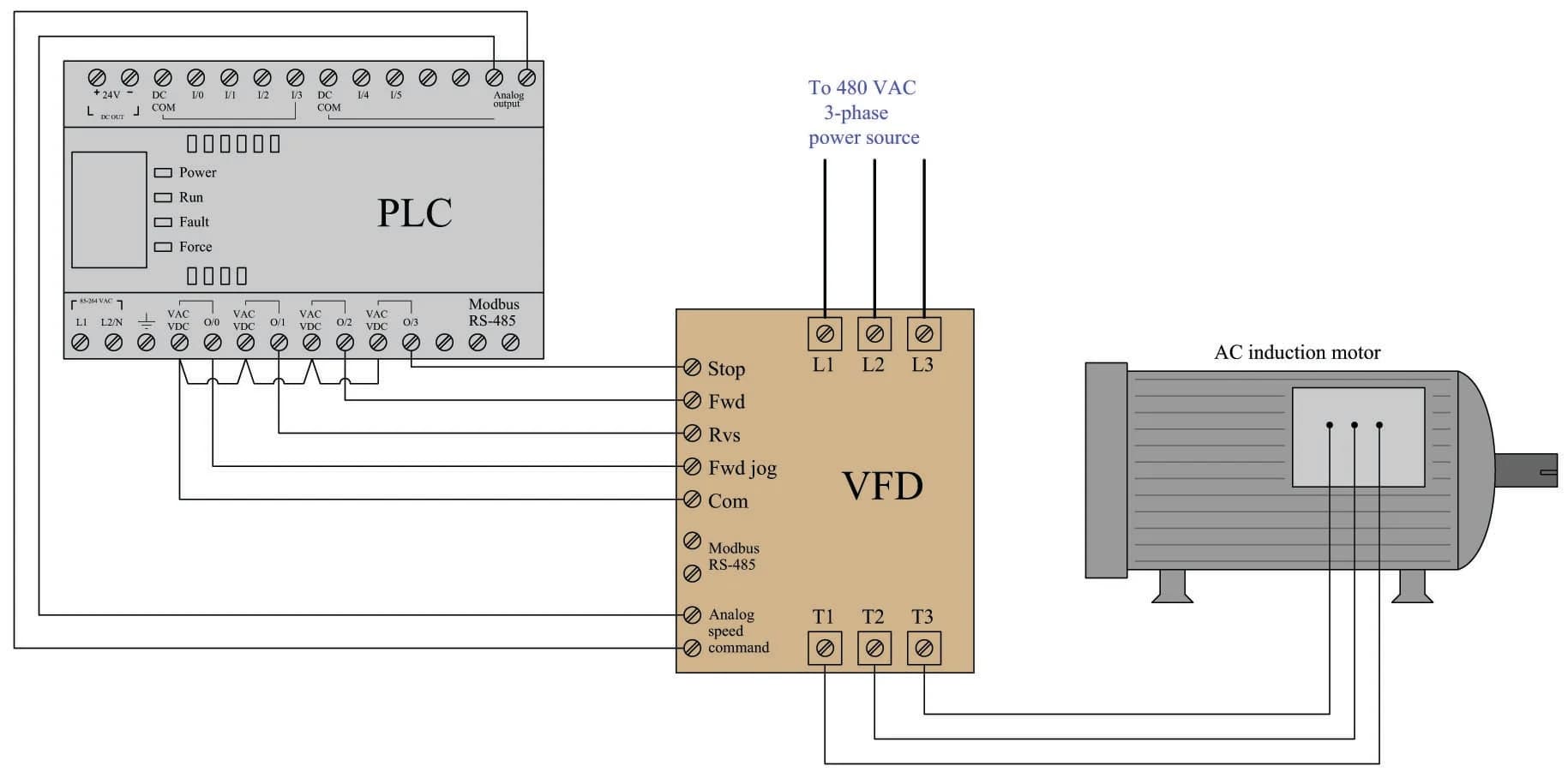

1. PLC điều khiển biến tần thông qua tín hiệu số và tín hiệu tương tự.

Phần cứng của PLC gồm có những nguồn vào ra số ( I / O digital ) và những đầu vào ra tương tự như hoàn toàn có thể dùng để liên kết với biến tần đề ra những lệnh điều khiển cũng như giám sát. PLC hoàn toàn có thể đưa ra những lệnh chạy, dừng, hòn đảo chiều, v.v.. rời rạc và biến tần sẽ nhận những tín hiệu đó từ PLC trải qua những chân điều khiển DI ( Digital Input ). Và PLC cũng nhận những tín hiệu trạng thái từ những đầu ra của biến tần đưa về PLC để xử lí như những trạng thái : biến tần chạy, động cơ báo lỗi, biến tần báo lỗi, mất pha nguồn vào biến tần, biến tần chuẩn bị sẵn sàng hoạt động giải trí ,. v, v .

Thông qua tín hiệu tương tự ( Analog) đầu ra của PLC có thể đặt thay đổi tần số của biến tần từ đó thay đổi tốc độ của động cơ. Các đầu ra tương tự của PLC có thể xuất ra bao gồm: 0…10V, 1…5V, 4…20mA, 0…20mA. Đồng thời biến tần cũng xuất tín hiệu phản hồi về PLC để PLC xử lí.

Xem thêm: Sửa lò vi sóng biến tần tại Lạng Sơn uy tín tốt nhất

Một số phần cứng PLC có thể đọc xử lí xung tốc độ cao thì việc đọc xung phản hồi từ động cơ về từ dữ liệu đố PLC cũng có thể đưa ra các tín hiệu phù hợp với yêu cầu hệ thống. Ngoài ra việc đối với một số biến tần như biến tần Inovance MD310 có thể nhận được xung đầu vào tốc độ cao thì việc khi PLC xuất được tín hiệu xung tốc độ cao đầu ra thì biến tần cũng có thể nhận tín hiệu và thay đổi tốc độ theo tín hiệu xung đó.

2. PLC điều khiển biến tần qua truyền thông

Với phương pháp này để liên kết PLC với biến tần chỉ cần duy nhất một cáp hai dây đơn giữa những đầu cuối Modbus / RS-485 của cả hai thiết bị .
Bằng cách sử dụng những lệnh Modbus thích hợp được truyền tới VFD, PLC hoàn toàn có thể đưa ra toàn bộ những lệnh tựa như ( ví dụ : Dừng, Chuyển tiếp, Đảo ngược, điều khiển vận tốc ) như giải pháp liên kết ở trên nhưng sử dụng ít dây hơn. Ngoài ra PLC hoàn toàn có thể đọc được tổng thể những tài liệu từ biến tần mà với chiêu thức liên kết trải qua tín hiệu số và tựa như còn hạ chế .
Ngoài ra còn một ưu điềm trong việc liên kết PLC với biến tần là hoàn toàn có thể liên kết nhiều biến tần với 1 PLC chỉ trải qua 2 đường cáp đơn. Mỗi biến tần sẽ được gán một địa chỉ riêng vậy nên PLC trọn vẹn hoàn toàn có thể đọc ghi tài liệu trên những thanh ghi của những con biến tần khác nhau .

Xem thêm: Sửa lò vi sóng biến tần tại Lai Châu uy tín tốt nhất

Nhược điểm của chiêu thức điều khiển trải qua truyền thông online so với điều khiển trải qua tín hiệu số và tương tự như :

• Modbus nhất thiết phải chậm hơn điều khiển bằng dây chuyên dụng vì PLC không thể đồng thời đưa ra các lệnh khác nhau trên mạng. Ví dụ: nếu PLC cần yêu cầu VFD bắt đầu quay động cơ của nó theo hướng thuận với tốc độ 1100 vòng / phút, hệ thống dựa trên Modbus sẽ cần phát hành hai mã Modbus riêng biệt trong khi hệ thống có dây riêng lẻ có thể phát hành các lệnh này cùng một lúc . Tuy nhiên, nhược điểm này hầu như không đáng xem xét nếu mạng Modbus giao tiếp ở tốc độ cao hợp lý (hàng nghìn bit mỗi giây).
• Mức độ tin cậy khi một dây đến thiết bị bị đứt hoặc tuột khỏi thiết bị sẽ gây ra việc PLC bị vô hiệu hóa việc giám sát trên toàn hệ thống.

Nên chọn phương pháp kết nối nào?

Tùy vào nhu yếu thuật toán điều khiển của bạn thì bạn hoàn toàn có thể chọn những giải pháp liên kết tương thích với ứng dụng. Với những ứng dụng đơn thuần nhu yếu điều khiển không phức tạp ( ví dụ : Chạy, dừng, hòn đảo chiều quay, .. v.v ) Còn so với những nhu yếu điều khiển phức tạp, hoặc cần liên kết 1 PLC với nhiều biến tần thì nên sử dụng phương pháp PLC kết nối biến tần trải qua tiếp thị quảng cáo. Ví dụ với ứng dụng máy giặt chúng tôi triển khai thì việc đổi khác thời hạn tăng cường tại những bước là khác nhau thế cho nên trong quy trình chạy cần biến hóa tham số thời hạn tăng tụt giảm, vì vậy với giải pháp điều khiển biến tần trải qua tín hiệu số và tựa như là không thực thi được .

Để biết thêm cụ thể về phương pháp điều khiển biến tần bằng PLC, hoặc bất kỳ thêm thông tin nào đừng ngại liên hệ với chúng tôi 0866 989 660 để được giải đáp. Hoặc gửi tin nhắn vào zalo offical của chúng tôi ở bên phải màn hình hiển thị .
