Máy nén khí screw: Định nghĩa, cấu tạo, phân loại, nguyên lý hoạt động

Máy nén khí screw là một trong những dòng máy nén khí thông dụng nhất trên thị trường hiện nay. Tuy nhiên, vì là tên gọi tiếng Anh cho nên có nhiều người  không biết máy nén khí screw là gì. Chính vì vậy, hãy cùng chúng tôi tìm hiểu thật kỹ về dòng máy nén khí này qua những chia sẻ ngay sau đây nhé.

Máy nén khí screw là gì?

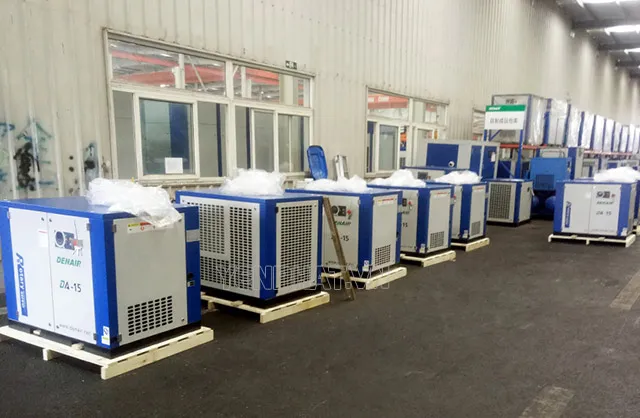

Máy nén khí screw rất phổ cập

Máy nén khí screw hay có tên đầy đủ là screw air compressor hay screw compressor. Đây là tên tiếng Anh của những chiếc máy nén khí trục vít. Dòng máy này nén khí nhờ vào sự dịch chuyển của 2 trục vít. Bộ phận chính của dòng máy này là 2 trục vít hay còn gọi là roto. Trong đó có 1 trục đực có thiết kế các thùy và 1 trục cái có thiết kế các khe rãnh. Các thùy và khe rãnh này ăn khớp với nhau. Tỷ lệ giữ các thùy và khe rãnh trên 2 trục thường là 4:6. Hai trục vít này được gia công chính xác với dung sai cực kỳ thấp, theo đó các cánh trên roto gần như chạm vào nhau, thường chỉ cách nhau vài phần nghìn cm. Hai trục này sẽ quay ngược chiều nhau để làm giảm thể tích không khí, từ đó áp suất khí tăng lên và tạo ra khí nén.

Bạn đang đọc: Máy nén khí screw: Định nghĩa, cấu tạo, phân loại, nguyên lý hoạt động

Bên trong một máy nén khí screw
Máy nén trục vít thường có hiệu suất lớn, trung bình từ 5 – 1000HP. Do đó mà nó được sử dụng trong những ứng dụng công nghiệp, thương mại quy mô lớn. Một số tên thương hiệu máy nén khí screw số 1 trên thị trường lúc bấy giờ phải kể đến như Kobelco, Yujin, Atlas Copco, Pegasus, Hitachi, …

Cấu tạo máy nén khí screw

Chúng ta dễ nhận thấy những chiếc máy nén khí screw thường có phong cách thiết kế to lớn, phần nhiều đều có dạng hình hộp chữ nhật. Với kích cỡ lớn như vậy, những máy nén này được cấu trúc từ rất nhiều những bộ phận khác nhau, đơn cử như sau :

2 trục vít ăn khớp trong máy nén khí screw

Tên chi tiết	Mô tả, chức năng
Trục vít	hay còn được gọi là roto, con lăn. Được phong cách thiết kế dạng cặp với 1 trục đực và 1 trục cái ăn khớp với nhau. Khi quản lý và vận hành, 2 trục sẽ quay ngược chiều vào nhau để nén khí .
Van hút	là nơi hút không khí áp lực đè nén thấp từ bên ngoài vào trong máy nén khí .
Van một chiều	đặt tại đầu ra khí nén, có tính năng giúp khí nén chỉ đi về một hướng nhất định .
Van chặn dầu	nằm ở đáy cụm đầu nén, có công dụng ngăn ngừa dầu tràn từ đầu nén sang motor khi máy không hoạt động giải trí nữa .
Bình dầu và lọc tách dầu	bình để chứa dầu khi tất cả chúng ta đổ dầu vào. Lọc tách dầu có trách nhiệm vô hiệu dầu ra khỏi khí nén .
Đường hồi dầu	có công dụng thu dầu dưới đáy của lọc tách dầu sau khi dầu đã được tách còn đọng lại .
Van áp suất tối thiểu	có công dụng tương tự như như van một chiều nhằm mục đích duy trì áp suất tối thiểu trong bình dầu .
Van hằng nhiệt	giúp điều tiết lượng dầu đi lên trên két làm mát .
Van điện từ	cho năng lực đóng, mở cổ hút .
Van an toàn	bảo vệ độ bảo đảm an toàn trong quy trình quản lý và vận hành .
Lọc dầu	được đặt giữa trục vít và bình dầu, thường có hình tròn trụ tròn .
Lọc sơ cấp	hạn chế bụi bẩn, cát, sỏi đá, … đi vào máy .
Bộ giải nhiệt	có trách nhiệm giải nhiệt cho nguồn khí nén trước khi chúng được đưa ra khỏi bình .
Két giải nhiệt dầu	có công dụng làm mát khí nén và dầu máy .
Quạt làm mát	giúp thổi không khí quanh bộ làm mát khí và dầu .
Bẫy nước ngưng tụ	có trách nhiệm vô hiệu lượng nước lỏng lẫn trong khí nén .
Mô tơ điện và bộ coupling	máy nén khí screw thường sử dụng mô tơ 3 pha, một số ít rất ít sử dụng mô tơ 2 pha .
Cảm biến áp suất Xem thêm: Sửa Chữa Tủ Lạnh Toshiba Tại Hà Nội 10 Địa Chỉ Tốt Nhất	có trách nhiệm điều khiển và tinh chỉnh máy nén hoạt động giải trí trong dải áp suất được cho phép .
Cảm biến nhiệt độ	giúp đo nhiệt độ cho máy nén và đưa ra những cảnh báo nhắc nhở nếu máy hoạt động giải trí ở nhiệt độ cao .
Cảm biến quá tải	hay chính là rơ le nhiệt, có công dụng bảo vệ motor khỏi bị chập, cháy khi hoạt động giải trí sai .

Sơ đồ cấu trúc máy nén khí screw
>> Tham khảo : Máy nén khí Sullair – thiết bị nén khí chất lượng Hoa Kỳ số 1

Nguyên lý vận hành máy nén khí screw

Mặc dù đều sử dụng nguyên lý dịch chuyển biến hóa thể tích để nén khí nhưng so với những máy nén khí piston thì những chiếc máy nén khí screw có nguyên tắc quản lý và vận hành phúc tạp hơn .
Cụm đầu nén của máy nén khí screw gồm có 2 trục vít, chính và phụ ( đực – cái ). Nguyên lý quản lý và vận hành máy nén khí screw chính là sự ăn khớp giữa hai trục này. Hai trục này có phong cách thiết kế những răng và rãnh chuyên biệt với năng lực ăn khớp nhau .

2 trục vít ăn khớp quay nhanh để nén khí
Khi máy quản lý và vận hành, không khí bên ngoài sẽ được hút vào máy trải qua van hút. Luồng khí đi qua bộ lọc để vô hiệu những bụi bẩn, dị vật, tránh đi vào máy. Sau khi không khí đi vào buồng nén, dầu nhớt được đưa vào để làm kín khít khe hở trục vít, làm mát cũng như bôi trơn, … Lượng dầu này đã đi qua lọc dầu để vô hiệu những tạp chất, bụi bẩn .
Quan sát từ phía cửa hút, lúc trục quay, cặp bánh răng sẽ nhả khớp tạo một khoang chứa lớn do hốc giữa những răng bị tách xa nhau. Khoang này thông với van hút và được lấp đầy bởi không khí. Khi khoang chứa dãn trọn vẹn thì thể tích không khí là lớn nhất, quy trình hút sẽ dùng lại .

Máy nén không khí trục vít phân phối nguồn khí lớn
Khi hai trục vít quay nhanh ngược chiều vào phía nhau, khoang chứa khí này sẽ được thu hẹp lại làm giảm thể tích buồng chứa đồng thời làm tăng áp suất của không khí tạo thành khí nén. Hỗn hợp khí nén và dầu lúc này sẽ chảy vào bộ thu khí / tách dầu qua van một chiều. Khí nén được xả qua van đầu ra trải qua bộ làm mát không khí và van áp suất tối thiểu. Trong quy trình quản lý và vận hành có tải, van áp suất tối thiểu sẽ giữ áp suất trong bình tách ở trên giá trị tối thiểu. Một van một chiều tích hợp sẽ ngăn không cho khí nén tại hạ lưu van thoát ra ngoài trong quy trình hoạt động giải trí không tải. Khi máy nén dừng, van nguồn vào và van một chiều đóng lại, ngăn không cho khí nén cũng như dầu thoát vào bộ lọc khí .

Phân loại máy nén khí screw

Hiện nay có rất nhiều tiêu chuẩn để phân loại máy nén screw. Chúng ta hoàn toàn có thể chia những máy nén khí trục vít này như sau :

Phân loại theo chất lượng khí nén

Dựa vào chất lượng khí nén đầu ra mà máy nén khí screw được chia thành 2 loại :

Những chiếc máy nén khí không dầu
+ Máy nén khí screw có dầu : máy sử dụng dầu để bôi trơn buồng nén. Do đó mà những chi tiết cụ thể được bôi trơn, làm mát, từ đó quản lý và vận hành trơn tru, không thay đổi, độ ồn nhỏ. Tuy nhiên, khí nén sẽ bị lẫn hơi dầu. Do đó mà dòng máy nén không khí này tương thích với những ngành không yên cầu chất lượng khí nén cao như khai khoáng, cơ khí, dệt may, …
+ Máy nén khí screw không dầu : những máy nén khí này không dùng dầu để bôi trơn trong buồng nén. Thay vào đó, những trục vít sẽ được phủ một hợp chất bôi trơn vĩnh cửu đặc biệt quan trọng để chống ăn mòn, có năng lực chịu nhiệt cao. Do đó, mà khí nén thành phẩm sạch, không lẫn dầu, tương thích cho những ngành đặc trưng như y tế, dược phẩm, chế biến thực phẩm, …

Phân loại theo công nghệ nén khí

Với tiêu chuẩn này, những Mã Sản Phẩm máy khí screw cũng được chia thành 2 loại riêng không liên quan gì đến nhau .

Máy nén 2 trục và 1 trục
+ Máy nén khí trục vít đôi : Model này sử dụng 2 trục vít ăn khớp quay ngược chiều nhau. Hai trục vít này khi quay sẽ không tiếp xúc với nhau do đó công nghệ tiên tiến sản xuất rất phức tạp .
+ Máy nén khí trục vít đơn : chỉ sử dụng 1 trục vít bánh răng có năng lực ăn khớp với 2 bánh vít hình đĩa có răng. Dòng máy này có độ ồn thấp nhưng hiệu suất không cao .

Phân loại theo kiểu làm mát

Với tiêu chuẩn này máy nén không khí screw cũng được chia thành 2 loại riêng không liên quan gì đến nhau .

Có nhiều loại máy nén khí screw
+ Máy nén khí screw làm mát bằng nước : những máy nén này được giải nhiệt bằng nước tuần hoàn. Những máy nén này có phong cách thiết kế nhỏ gọn, mức nhiệt độ máy thấp. Tuy nhiên ngân sách cao, vì phải phong cách thiết kế mạng lưới hệ thống tháp giải nhiệt cùng mạng lưới hệ thống bơm nước tuần hoàn .
+ Máy nén khí screw làm mát bằng khí : dòng máy nén này sử dụng quạt thổi để làm mát. Chi tiêu thấp, nhưng lại dễ bị tác động ảnh hưởng bởi môi trường tự nhiên ngoài .

Ưu điểm của máy nén khí screw

Những chiếc máy nén không khí screw được nhìn nhận cao nhờ mang nhiều ưu điểm điển hình nổi bật .

Máy được sử dụng trong những hoạt động giải trí quy mô lớn

Độ bền cao, tuổi thọ lâu dài

Khi máy hoạt động giải trí, hai trục vít quay ngược chiều nhau tạo ra khe hở giữa hai trục vít và đỉnh răng với xi lanh rất nhỏ chỉ khoảng chừng 0,1 đến 0,4 mm. Điều đó khiến quy trình thao tác không Open ma sát, những chi tiết cụ thể máy không bị ăn mòn .

Hiệu suất làm việc cao

Trong một phút, máy nén khí screw hoàn toàn có thể quay được 3000 vòng thậm chí còn lên tới 15000 vòng. Do được cấu trúc theo nguyên tắc ăn khớp giữa hai trục vít với nhau hoặc qua một hay vài cặp bánh răng ăn khớp. Thêm nữa, tỷ số nén của máy cao với mức cực lớn đạt tới 25 : 1, hiệu suất lưu lượng vào đều và tăng theo thời hạn là 1,4 m3 / phút, có khi đạt 60 m3 / phút .

Quá trình vận hành êm, ổn định, dễ sử dụng

Máy nén khí screw có màn hình hiển thị điều khiển và tinh chỉnh
Máy hoạt động giải trí không thay đổi, không giao động trong khí thoát, ít rung lắc, độ ồn nhỏ nên không tác động ảnh hưởng tới người xung quanh. Đặc biệt, trong quy trình sử dụng máy không bị nóng như những loại máy khác, bảo vệ bảo đảm an toàn cho người dùng .

Nhiều máy có màn hình PLC, LCD,… qua đó tất cả các thông số kỹ thuật, lưu lượng, áp suất, lượng dầu, lỗi phát sinh,… đều sẽ xuất hiện trên màn hình giúp người dùng thao tác dễ dàng.

Xem thêm: Sửa Tủ Lạnh Tại Quận Hai Bà Trưng Thợ Giỏi Nhất Hiện Nay

Ít tốn công bảo trì máy

Với độ bền cao, tuổi thọ lâu dài hơn cùng với việc không tạo ma sát trong quy trình hoạt động giải trí giúp những cụ thể máy ít bị mài mòn, nên quy trình bảo dưỡng cũng không phải triển khai liên tục. Điều này giúp giảm ngân sách cho việc bảo trì thay thế sửa chữa máy .
Trên đây là một số ít thông tin tổng hợp về máy nén khí screw. Hy vọng những san sẻ trên đây hoàn toàn có thể giúp bạn hiểu hơn về dòng máy nén khí này .
